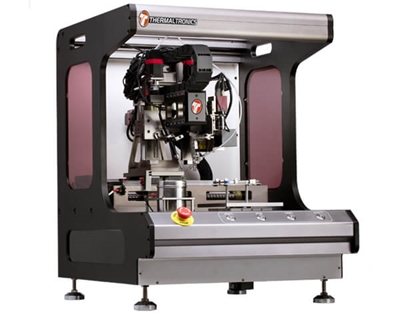

TMT–R9800S LEHİMLEME ROBOTU

Teknik Özellikler:

Lehimleme robotuna ait teknik özellikler:

1. Laboratuvar ortamında kullanılmaya uygundur.
2. Lehimleme robotu çift kollu insan yapısı baz alınarak tasarlanmıştır.
3. Lehimleme robotu lehimleme koluna farklı ölçülerde lehimleme ucu takılabilme özelliğine sahiptir.
4. Lehimleme robotunun ikinci kolu lehimleme kolundan bağımsız ve ayrı yapıdadır.
5. Lehimleme robotunun lehim kolu bağımsız olarak programlanabilir ve lehim yaklaşımları yazılımdan ayarlanabilir.
6. Lehimleme robotu lehim verme kolu Lehim teli çapı aralığı 0.3mm - 1.6mm kalınlığındaki lehim teli kullanılabilir yapıdadır.
7. Lehimleme robotu lehim verme kolu kurşunlu ve kurşunsuz lehim teli ile çalışabilmektedir.
8. Lehimleme robotu lehim kolu yüksek frekanslı otomatik güç kontrollü lehimleme teknolojisi ile lehim yapabilme özelliğine sahiptir.
9. Lehim yapılacak elektronik kartın üzerindeki lehim noktaları hafızaya alınarak aynı çalışmayı robot sürekli tekrar edebilme özelliğine sahiptir.
10. Robot lehimleme programı bir yazılım kontrollü olup yazılım ile robot kontrol edilebilir ve işlemlerin kayıt altına alınabilmesini sağlar.
11. Robot çalışma lehimleme esnasında olabilecek elektronik kart üzerindeki yükseklik değişim algılama ve değişimi telafi edebilecek yapıdadır.
12. Robot üzerinde bir kamera bulunur.
13. Robotun donanımı içerisinde bulunacak kamera lehim bölgelerinin görüntülemesi konum doğrulama ve kartın resimlenmesi aşmalarında hizmet verebilir.
14. Robot üzerinde lazer bulunur.
15. Robot donanımında bulunacak lazer sistemi yükseklik ölçümlerini sürekli alarak lehimleme dokunma yükseklik doğruluğunu alarak hataların önüne geçebilecek yapıda dizayn edilmiştir.
16. Hassas lehimleme için cure heat teknolojisini kullanır.
17. Robot elektronik laboratuvarlar içerinde görev yapan ve sık sık kullanılmakta olan Thermaltronics havyaların güç ünitesini kullanarak çalışır.
18. Robotun giriş hattı gerilimi 220-240 VAC'dir.
19. Robotun Servo Motor Ekseni 6 eksenlidir.
20. Robotun kullanmış olduğu dinamik mil aralığı X 200mm, Y 200mm, Z1-Z2 70mm, tabla dönüşü 360 derecedir.
21. Robot lehimleme aşamasında açığa çıkan lehim dumanını çekip dumanını ön filtre ve daha sonra hepa filtreden geçirerek ortama temiz hava olarak verecek yapıda tasarlanmıştır.
22. Robotun mil hızı X, Y, Z ( 0.1mm - 300mm/sn ) dir.
23. Robotun kamera hassasiyeti 0.015mm dir.
24. Robotun çalışma alan boyutu 200mm x 200mm dir.
25. Sistemin kontrolünde kullanılacak bir adet endüstriyel bilgisayar bulunur. Sistem Windows 7 Professional işletim yazılımını kullanarak yönetir.
26. Robotun güç tüketimi en fazla 1 KVA 'dir.
27. Robotun fiziki ölçüleri (W x H x D): 800mm (H) x 702mm (D) x 620mm (W) dir.
28. Robotun en fazla ağırlığı 130 Kgdir.
29. Sistemin lehimleme ısıtma güç ünitesinin ve uçlarının kalibrasyonu gerekmez.
30. Sistem ile birlikte 5 farklı ölçüde 25 adet lehimleme ucu firmamı tarafından verilir.
